ディスペンスソリューション
基板実装後工程

近年、実装(SMT)業界は、5GやIoT、自動運転などの技術革新に伴い、高密度化・高性能化が進む中、環境対応や生産効率の向上が求められています。
MUSASHIの製品群は、実装工程において、接着剤やソルダーペーストの精密塗布をはじめ、豊富なディスペンサーラインナップにより、多くのプロセスで導入されています。生産性の向上と安定した品質を実現するだけでなく、材料の無駄を削減し、コスト削減や環境負荷軽減に貢献しています。

JISSO PROTEC展(6/10-12)に出展いたします。

展示会出展情報はこちら
表面実装工程

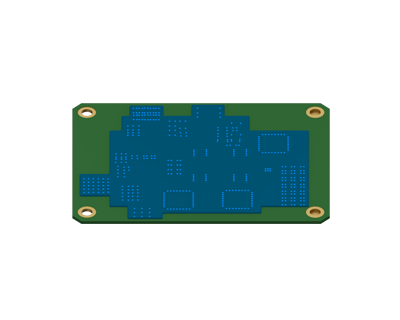

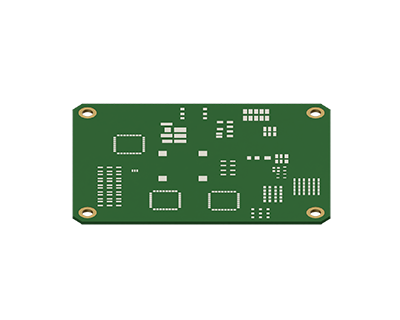

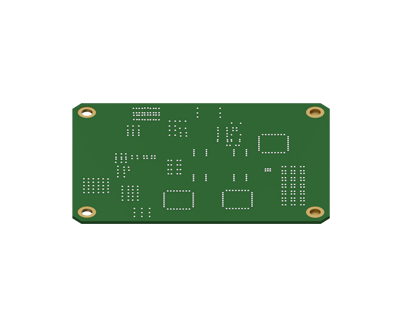

プリント基板

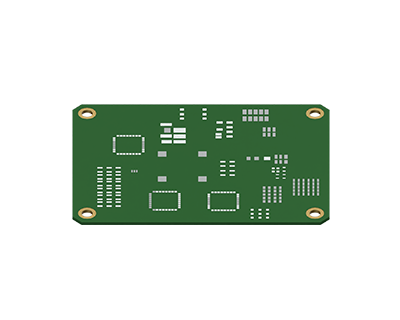

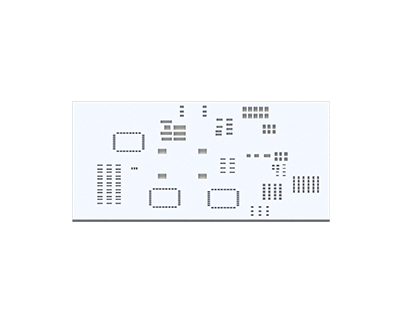

印 刷

メタルマスクを用いて、基板上にクリームはんだを印刷。

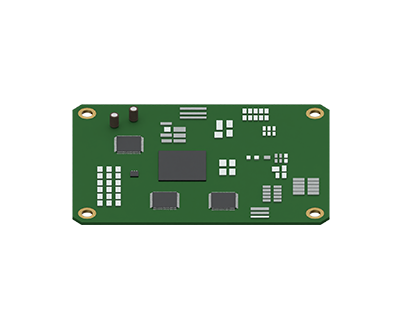

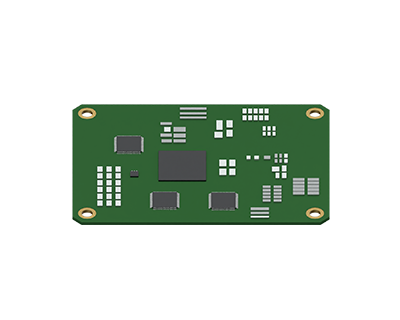

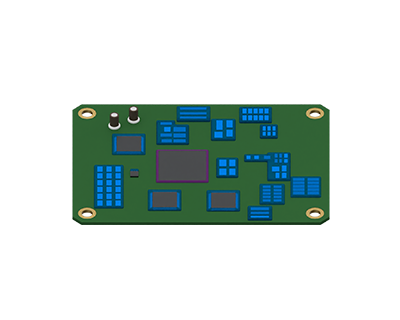

実 装

チップ部品を所定位置へ搭載。

リフロー

リフロー炉を使用し、加熱して基板上のクリームはんだを溶かし部品を固定。

リフロー工程イメージ
アセンブリ工程

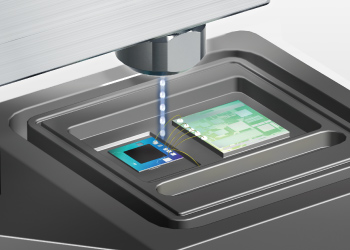

プラズマ処理

表面に付着している有機物の除去と、化学的な活性化により、接着性・密着性を向上。

部品補強・防湿
部品補強

実装された部品を補強することで、外部からの衝撃や応力に対する耐性が高まり、部品の脱落やはんだ接合部でのクラック発生のリスクが低減。

部品補強の説明図

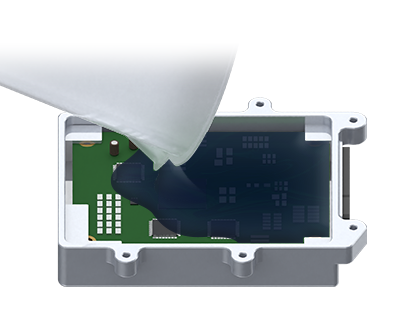

封止・防湿

基板をコーティングすることで、基板・部品の表面を保護し、屋外などの過酷な環境下でも高い信頼性を発揮。

放 熱

熱を効率よく発散(放熱)することが可能。

放熱の説明図

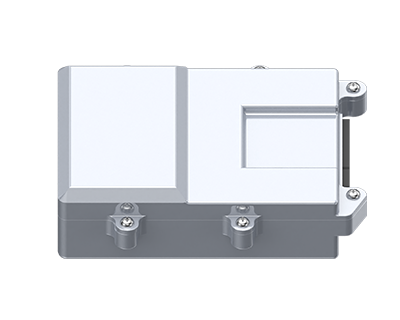

組 立

他の部品やケースと組み合わせて完成品を製造。最終製品やモジュールとして機能する形に組み立てる。

完 成!

提案製品一覧

番号
アプリケーション
製品名

1

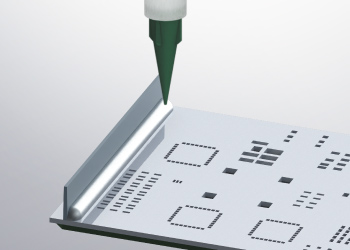

卓上型印刷機へのソルダーペースト供給
卓上型印刷機への
ソルダーペースト供給

上位機種搭載
全機能デジタルコントロールディスペンサー
ML-8000X
作業性の高性能化
液体材料コスト削減

全機能デジタルコントロール ディスペンサー ML-8000X
2
実装前仮止め剤塗布
実装前仮止め剤塗布


中・高粘度非接触ジェットディスペンサーAero JET

全自動ディスペンサーマシン FAD 2500SD

高密度化対応
塗布高速化

中・高粘度非接触ジェットディスペンサーAero JET/全自動ディスペンサーマシン FAD 2500SD
3

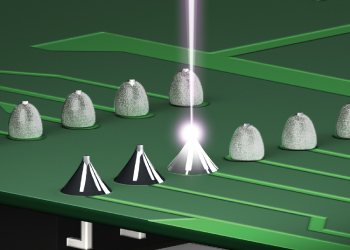

レーザーはんだ付け

レーザーはんだ付け卓上塗布装置
DISPENSE LASER MASTER
低耐熱部品の後付け
品質向上

レーザーはんだ付け卓上塗布装置 DISPENSE LASER MASTER
4

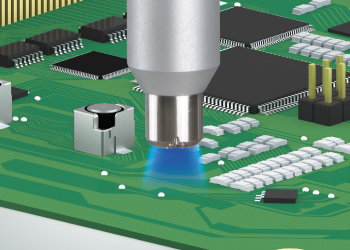

表面改質プラズマ処理
表面改質プラズマ処理

プラズマ処理ロボット
品質向上
大気圧プラズマ

プラズマ処理ロボット
5

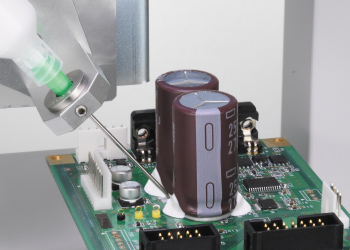

コンデンサ根元へのシリコーン塗布
コンデンサ根元への
シリコーン塗布

高性能スクリューディスペンサー
SCREW MASTER 3-HF
背高部品対応
塗布高速化

高性能スクリューディスペンサーSCREW MASTER 3-HF
6

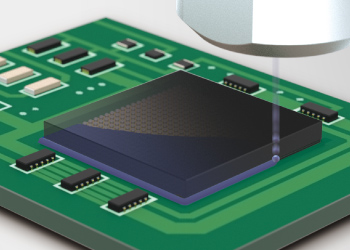

BGAのアンダーフィル/サイドフィル
BGAのアンダーフィル
/サイドフィル

全自動ディスペンサーマシン
FAD 2500SD
歩留まり改善
塗布高速化

全自動ディスペンサーマシン FAD 2500SD
7
センサ部品のシリコーン封止
センサ部品の
シリコーン封止

超軽量・非接触ジェットディスペンサー
SuperJet 3i Hi POWER
歩留まり改善
塗布高速化

超微量・非接触ジェットディスペンサー SuperJet3 Hi POWER
8

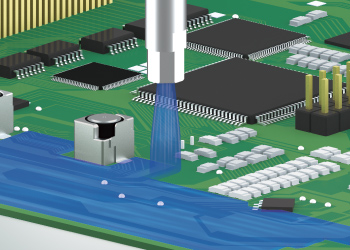

コンフォーマルコーティング
コンフォーマル
コーティング

全自動塗布コーティングマシン
FCD1200
品質向上
大型基板対応

全自動基板コーティングマシン FCD1200
9
放熱ギャップフィラー塗布
放熱
ギャップフィラー塗布

ペール缶対応2液放熱材料塗布システム
MPP-GF-HF + LPP-1
品質向上
ランニングコスト削減

ペール缶対応2液放熱材料塗布システム MPP-GF-HF + LPP-1
10

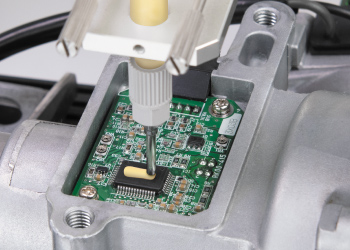

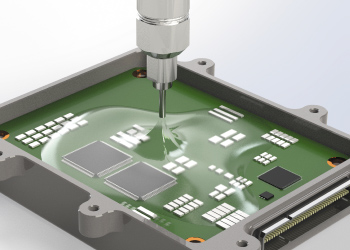

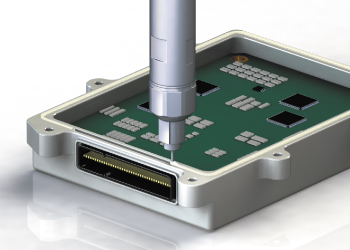

基板ASSY後の樹脂封止
基板ASSY後の
樹脂封止

容積計量式デジタル制御ディスペンサー
MEASURING MASTER MPP-5 SERIES
計量・混合自動化
歩留まり改善

容積計量式デジタル制御ディスペンサー MEASURING MASTER MPP-5 SERIES
11
液状ガスケット塗布

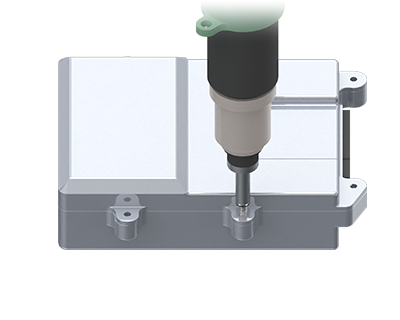

基板とケースの固定
(ネジ締め)

ネジ締めロボット
高アスペクト化
気泡レス

ネジ締めロボット

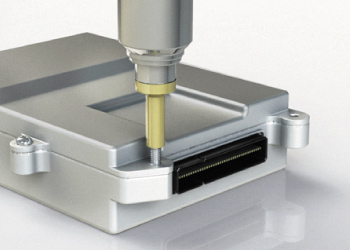

12
基板とケースの固定(ネジ締め)
液状ガスケット塗布

高性能モーノ方式ディスペンサー
MOHNOMASTER SERIES
簡単プログラム
ポカ避け対応

高性能モーノカ式ディスペンサー MOHNOMASTER SERIES
