シリンジとは？

ディスペンサーの塗布工程におけるシリンジは、接着剤やはんだペースト、グリースなどの液体材料を保持し、塗布するための容器です。 塗布の精度や安定性は、ディスペンサーの性能だけでなく、シリンジの内径精度や形状によっても変化します。 そのため、より優れた性能のシリンジを使用することで、歩留まりや品質の向上が期待できます。

当社シリンジの特長

ディスペンサーによる塗布では、吐出量のばらつきや液だれなどが生じる場合があり、これらはシリンジの性能によっても左右されます。 こうした課題に対し、当社では吐出の安定性を優先した設計を採用しています。

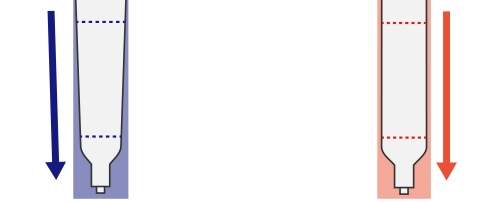

特長①│内径ストレート構造による吐出の安定化

シリンジ下部の内径が上部より狭い場合、シリンジ下部に到達したプランジャが抵抗になり、吐出精度に影響を与えることがあります。 当社のシリンジは吐出の安定性を優先し、内径ストレート構造を採用しているため、生産の最初から最後まで、高い精度で吐出を行うことができます。

さらに、内径が細くなったシリンジの下部などで、 抵抗が強くなり、プランジャがスムーズに下降ができなくなった場合、プランジャと液面の間に空気が入りやすくなり、「バウンシング」の原因にもなります。

Tips

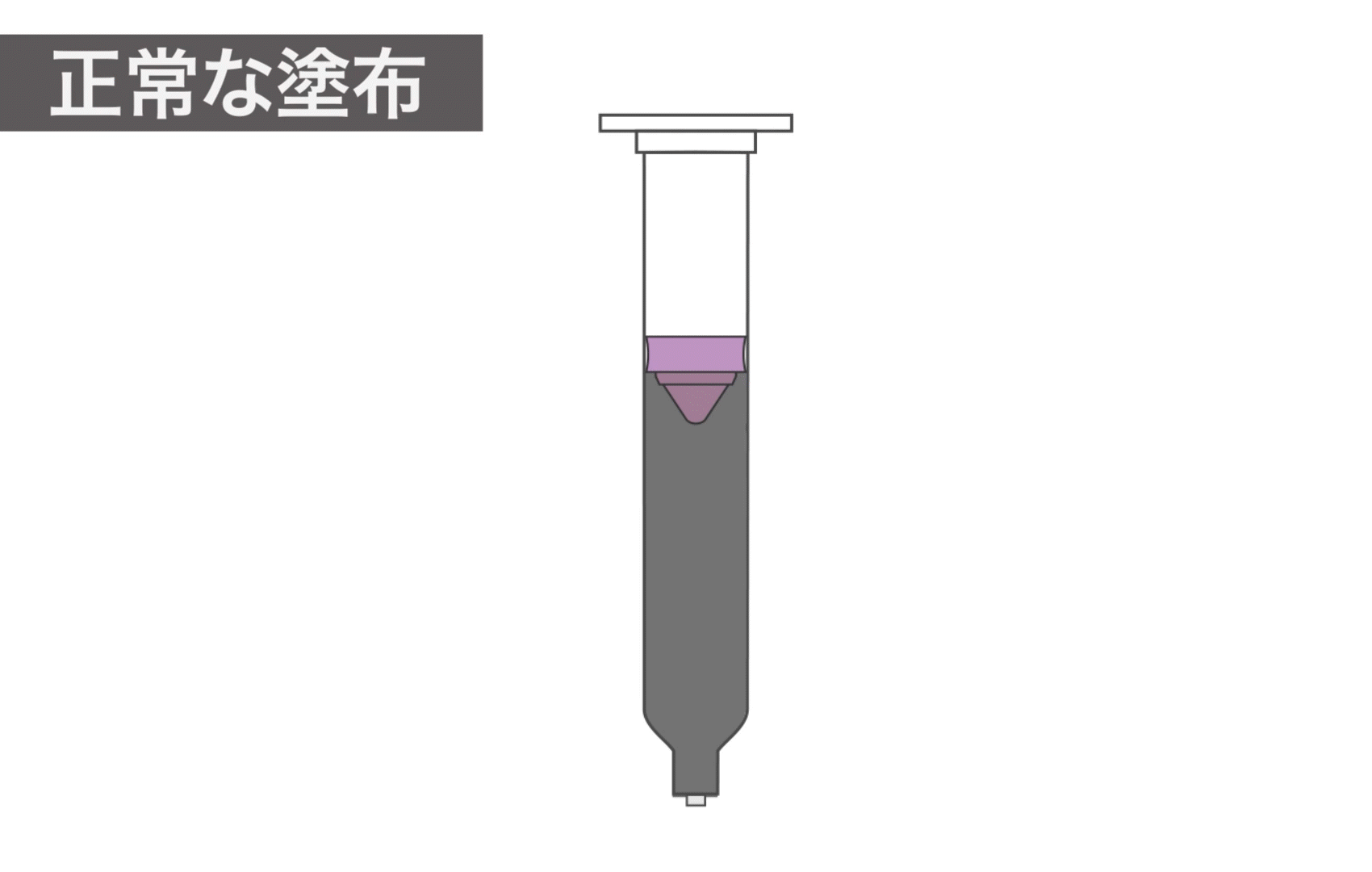

バウンシングとは？

加圧によって一時的に押し下げられたプランジャが、加圧を止めた際に元の位置に戻ってしまう現象のことです。プランジャがバウンドしているように見えることから、バウンシングと呼ばれています。シリンジ内径精度のほかに、充填・保管状態などが原因でも発生することがあります。

こうした現象に対しても、当社の内径ストレート構造は効果的です。

なお、吐出のばらつきや不安定さは、バウンシングだけでなく「水頭差」も大きく影響します。 吐出量が変わる原因とその考え方については、以下の記事で解説しています。

特長②│気泡混入を抑えるプランジャ構造

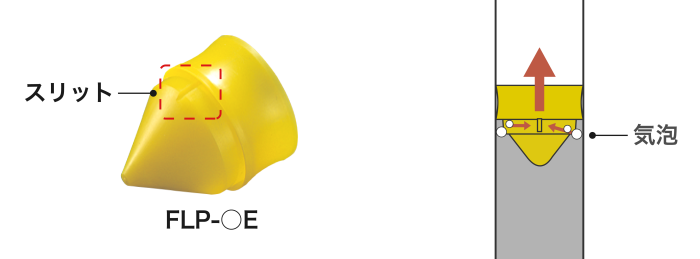

気泡の発生や吐出のばらつきを抑えるため、当社ではスリット構造を備えたプランジャをラインナップしています。 スリットから内部の空気を排出することで、シリンジ内の気泡の滞留を防止します。

スリットから気泡を排出

プランジャの種類や選定方法については、以下の記事でも詳しくご紹介しています。

UVブロックシリンジ
（UV硬化樹脂用シリンジ）について

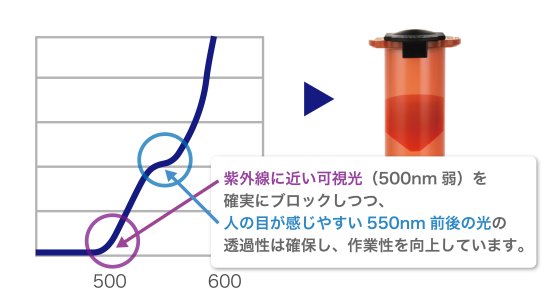

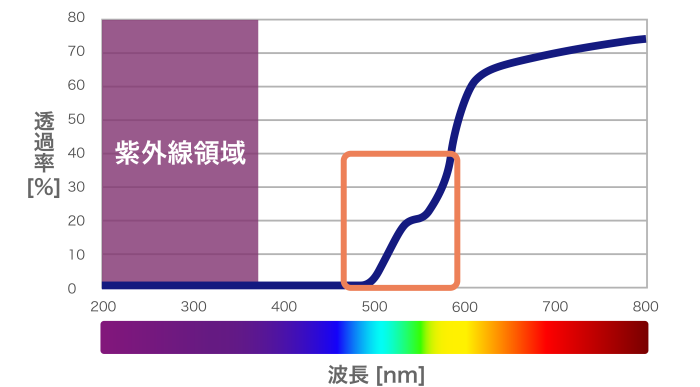

シリンジには、紫外線（UV光）に反応して硬化する液体材料向けの製品（UVカットシリンジ）があります。 このUV硬化樹脂と呼ばれる液体材料は、接着剤、塗料、インク、コーティング材など、多くの産業分野で活用されています。紫外線を照射することで液体から反応が進み、短時間で加工できる点が大きな特長です。 しかし、充填後の保管や運搬、吐出までの工程で、室内照明や日光に含まれる紫外線の影響を受けると、シリンジ内で材料が反応してしまい、吐出不良や材料ロスにつながるおそれがあります。 そのため、紫外線を100％ブロックできる品質のシリンジを選ぶことが重要です。

UVブロックシリンジ

当社UVブロックシリンジの特長

当社シリンジの種類

当社ではさまざまな用途に応じたシリンジを取り揃えており、使用状況や材料に応じた製品選定が可能です。

製品名	用途・特徴	対応サイズ	製品リンク
クリアシリンジ	液剤の残量が目視しやすく、材料管理に最適。	1mL, 3mL, 5mL, 10mL, 20mL, 30mL, 50mL, 70mL, 100mL	クリアシリンジ
UVブロックシリンジ	UV光を遮断し、光による材料劣化を抑える用途向け。	3mL, 5mL, 10mL, 20mL, 30mL, 50mL, 70mL, 100mL	UVブロックシリンジ

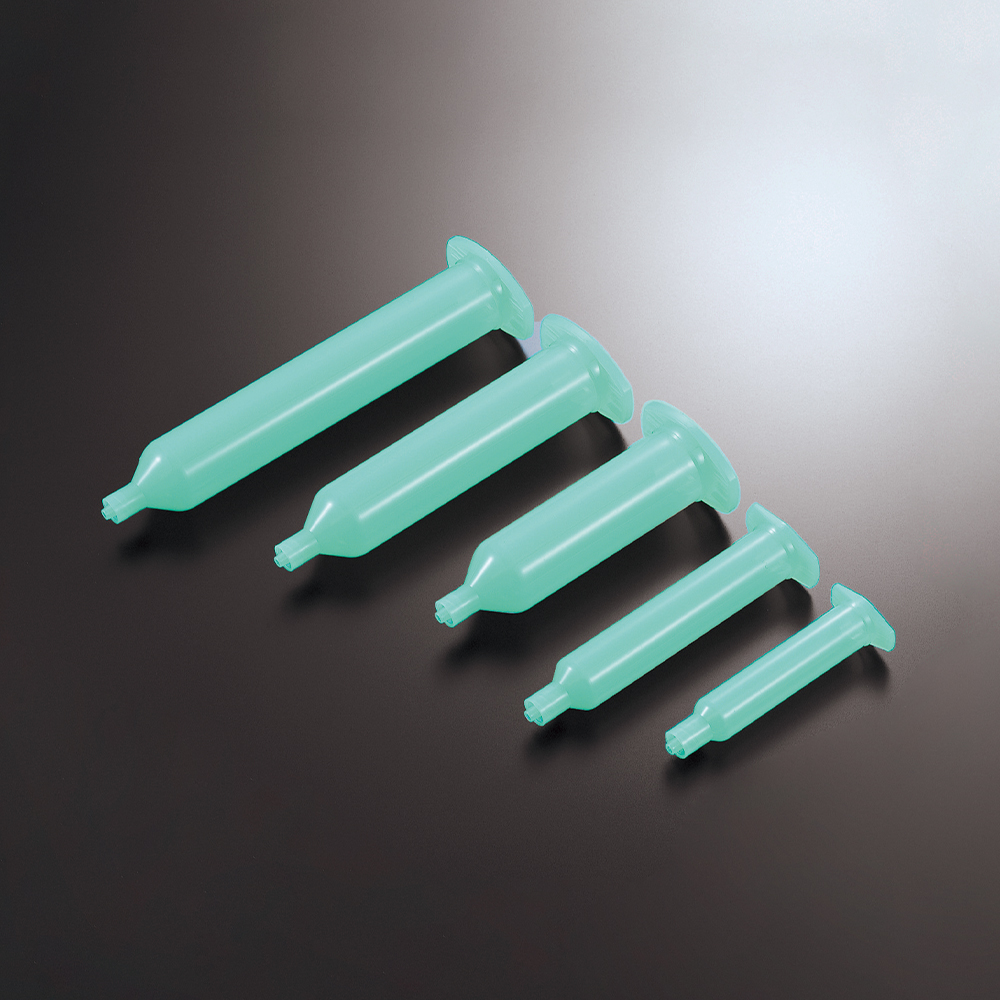

カラーシリンジ	色分け管理による用途ごとの識別に有効。	5mL, 10mL, 20mL, 30mL, 50mL	カラーシリンジ
耐熱130℃シリンジ	高温条件での使用に対応、ホットメルト用途向け。	30mL	耐熱130℃シリンジ
耐熱180℃シリンジ	より高温環境での使用を実現、厳しい温度条件に対応。	30mL	耐熱180℃シリンジ

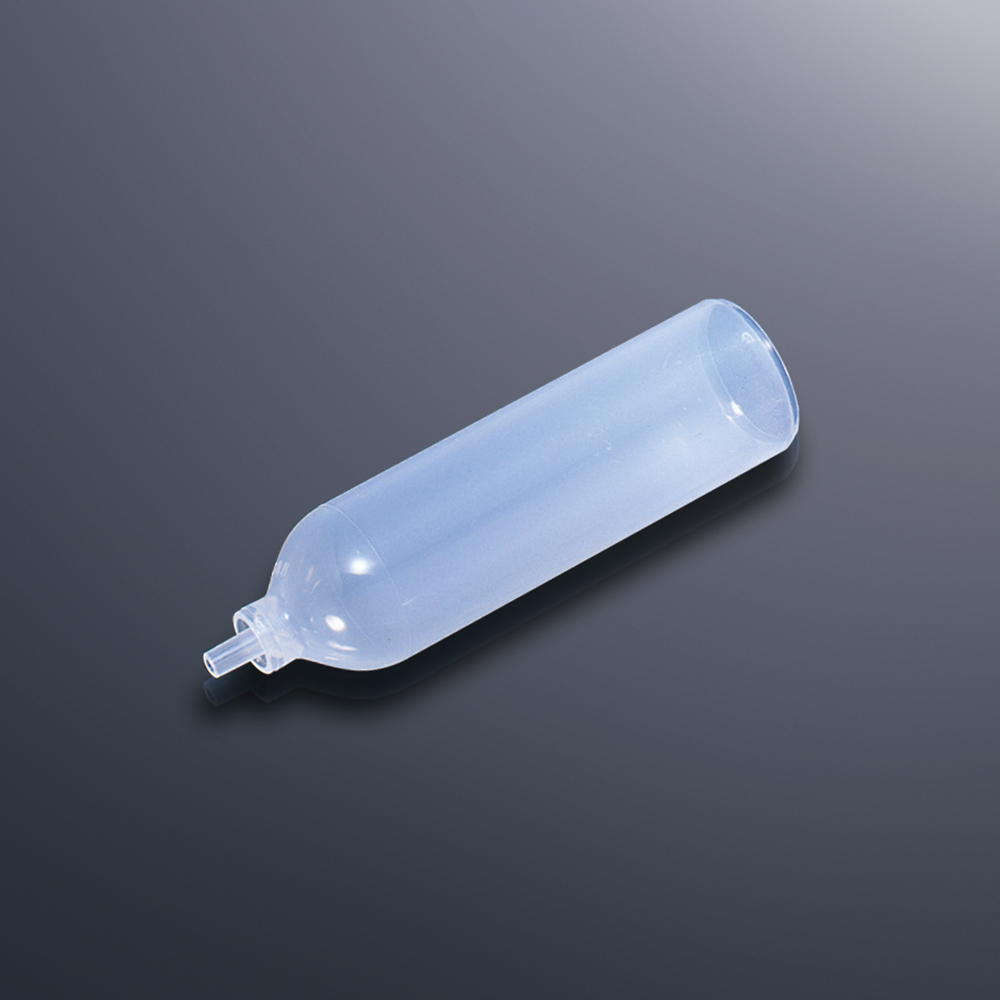

マウンター用シリンジ	チップ部品の仮固定プロセスに特化。	20mL	マウンター用シリンジ

まとめ

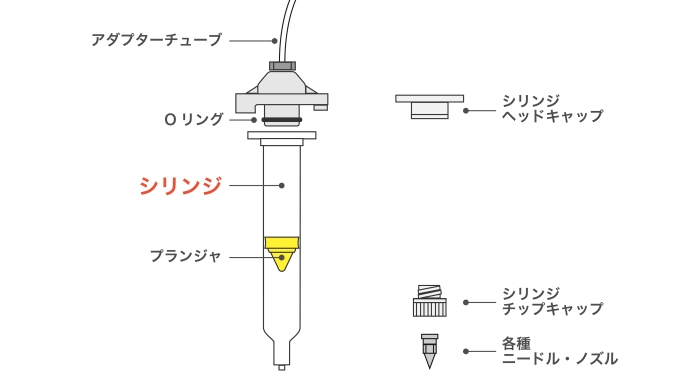

ディスペンサー用シリンジは、液剤を保持する容器であると同時に、吐出の安定性に関わる重要な部品です。 当社では、用途に応じたシリンジをはじめ、キャップやプランジャなどの関連部品も取り扱っております。 用途や材料に応じたご相談も承っておりますので、ご不明な点があればお気軽にお問い合わせください。
