Agペーストは高導電性と高熱伝導性を併せ持ち、さらに機械的接合においても信頼性が高い機能性材料です。一方で、Agの高騰から必要な箇所に、必要な量だけを塗布する要求が高い液体材料でもあります。
武蔵エンジニアリングは、Agペーストの使用効率の向上と、超微細部品の接合を目的としたAgペーストの微細塗布技術を開発しています。

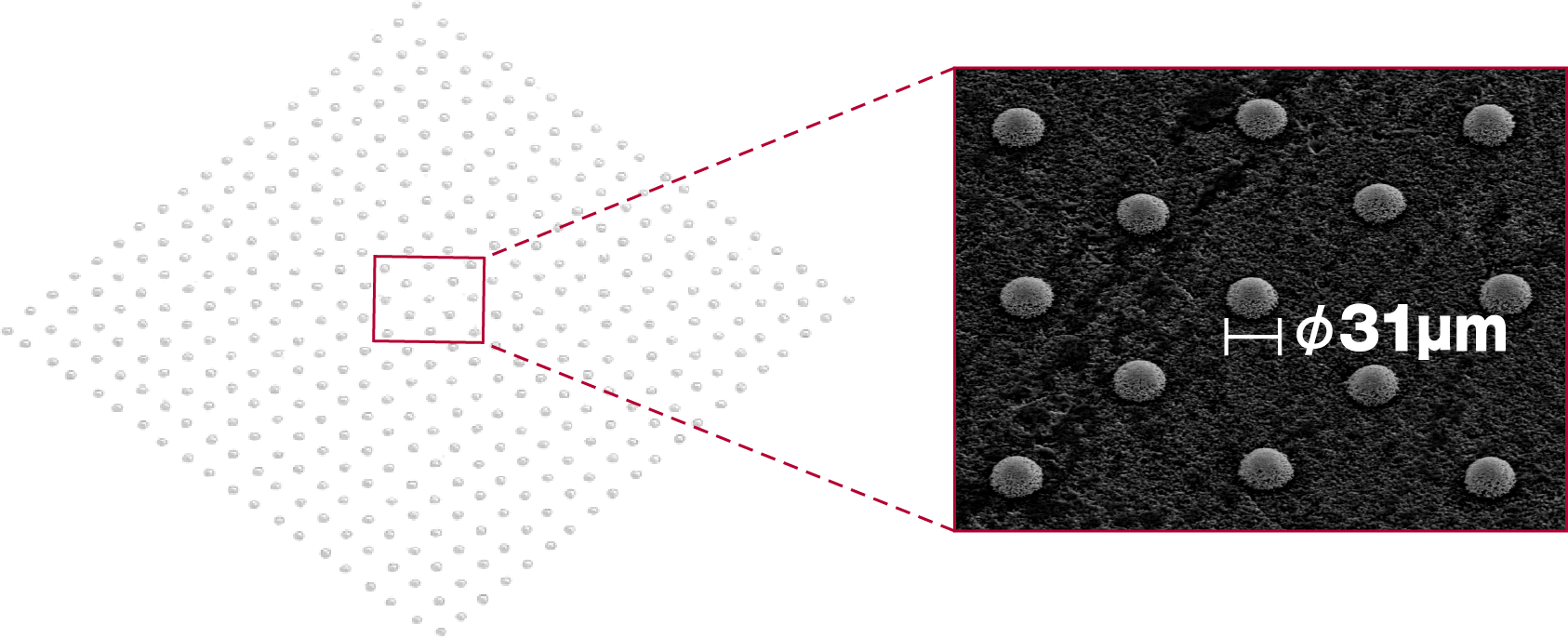

本開発では、非接触ディスペンスでの微小塗布を実現するために、Agペーストの吐出性に合わせてディスペンサーの構造や条件を徹底的に最適化することで、塗布径31μm、塗布量5pLを実現しました。これらの技術は、小型化する水晶振動子やフィジカルAI向けなどの将来的な超小型センサーなどで活用されていくと考えています。
導電ペーストを基板からチップ側面を経由し、チップ上面の導通部へと配線できます。
Type5からType8までのソルダーペーストにおいて、100万ショット以上の連続安定塗布を実現しました。
本技術により、最小φ64μmの微小ドット形成、厚み19μmの薄膜形成を実現しています。
実際にチップ端面からのぬれ広がりを最小150μmに抑えたアンダーフィル(UF)剤塗布を行いました。
チップ間隙間100µm、スタンドオフ50µmという極めて狭い条件でアンダーフィル(UF)塗布を行いました。
